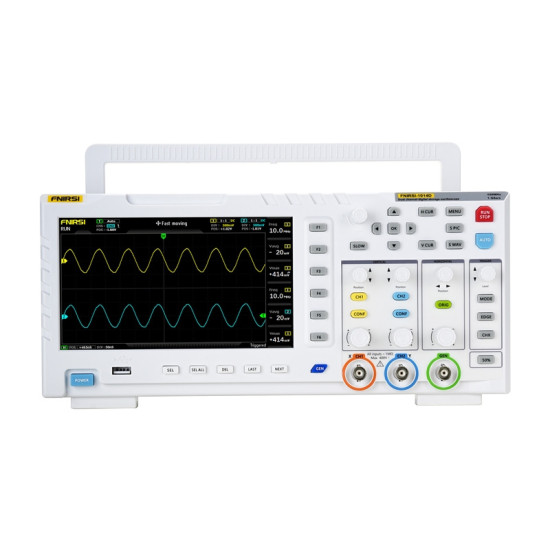

FNIRSI 1014D 2in1 oscilloscope signal generator

Γεννήτρια σήματος παλμογράφου FNIRSI 1014D 2-σε-1

Ο FNIRSI 1014D είναι ένας συμπαγής ψηφιακός παλμογράφος σχεδιασμένος για ηλεκτρονικές υπηρεσίες, τμήματα έρευνας και ανάπτυξης, τεχνική εκπαίδευση και χομπίστες. Επιτρέπει την ταυτόχρονη ανάλυση και παραγωγή σήματος, γεγονός που αυξάνει σημαντικά το εύρος των εφαρμογών κατά τη διάγνωση κυκλωμάτων, τη δοκιμή πρωτοτύπων ή την εκμάθηση εργασίας με κυματομορφές. Η συσκευή διαθέτει δύο κανάλια εισόδου με αντίσταση 1 MΩ και υποστηρίζει εύρος ζώνης 100 MHz σε δειγματοληψία 1GSa/s. Μια οθόνη LCD 7 ιντσών με ανάλυση 800×480 px διευκολύνει τη λειτουργία. Είναι δυνατή η αυτόματη ανάλυση, ο FFT, η λειτουργία X-Y και η εγγραφή με δρομέα. Υπάρχει επίσης εσωτερική μνήμη 1 GB με δυνατότητα αποθήκευσης έως και 1.000 κυματομορφών και 1.000 στιγμιότυπων οθόνης, ενώ τα δεδομένα μπορούν εύκολα να εξαχθούν σε υπολογιστή μέσω USB.

Γρήγορη ανάλυση σήματος

Ο υψηλός ρυθμός δειγματοληψίας 1GSa/s και το εύρος ζώνης 100 MHz επιτρέπουν τη λεπτομερή ανάλυση αναλογικών και ψηφιακών σημάτων. Αυτό επιτρέπει στη συσκευή να συλλαμβάνει ακόμη και βραχυπρόθεσμες ανωμαλίες στην κυματομορφή. Οι λειτουργίες σκανδαλισμού περιλαμβάνουν Auto, Single και Normal, επιτρέποντας στη συσκευή να καταγράφει τόσο παλμούς παρεμβολής όσο και κανονικά αναλογικά σήματα, όπως ημιτονοειδή.

Ενσωματωμένη γεννήτρια DDS

Η ενσωματωμένη γεννήτρια σημάτων DDS υποστηρίζει 14 τυπικές κυματομορφές (συμπεριλαμβανομένων των ημιτόνων, ορθογωνίων, πριονωτών δοντιών, τριγώνων), με ακριβή ρύθμιση συχνότητας σε βήματα του 1 Hz. Η λύση που χρησιμοποιείται επιτρέπει τη δημιουργία σημάτων με ακριβείς παραμέτρους για δοκιμές και προσομοιώσεις. Το εύρος συχνοτήτων εξόδου φτάνει έως τα 10 MHz (για ημιτονοειδές κύμα), γεγονός που επιτρέπει τη δοκιμή ενός ευρέος φάσματος ηλεκτρονικών κυκλωμάτων και κυκλωμάτων σήματος.

Λειτουργία σύλληψης κυματομορφής

Η λειτουργία "σύλληψη εξόδου" σας επιτρέπει να αποθηκεύσετε μέρος ή ολόκληρη την πραγματική κυματομορφή από τον παλμογράφο ως σήμα εξόδου της γεννήτριας. Η δυνατότητα αποθήκευσης έως και 1.000 προσαρμοσμένων σημάτων αυξάνει την ευελιξία στις δοκιμές και την ανάλυση. Αυτή η λύση διακρίνει την FNIRSI 1014D από τις κλασικές γεννήτριες αυθαιρέτων, οι οποίες βασίζονται αποκλειστικά στη χειροκίνητη ρύθμιση του σήματος.

Προστασία από υπέρταση

Μια ενσωματωμένη μονάδα προστασίας υψηλής τάσης επιτρέπει στη συσκευή να μετράει με ασφάλεια σήματα έως 400V (με αισθητήρα x10), μειώνοντας τον κίνδυνο βλάβης της συσκευής κατά τη διάρκεια μετρήσεων σε συστήματα που τροφοδοτούνται από το ηλεκτρικό δίκτυο. Η λειτουργία προστασίας λειτουργεί αυτόματα, έτσι ώστε η τυχαία χρήση του αισθητήρα χωρίς μεταγωγή σε x10 να μην εγκυμονεί κινδύνους για την καταστροφή της συσκευής.

Οθόνη υψηλής αναγνωσιμότητας

Η έγχρωμη οθόνη TFT 7" με ανάλυση 800x480 pixel παρέχει σαφή απεικόνιση των κυματομορφών. Η αυτόματη λειτουργία και η διαισθητική διεπαφή σάς επιτρέπουν να λαμβάνετε γρήγορα μια εικόνα του σήματος χωρίς χειροκίνητη ρύθμιση. Χάρη σε έναν έξυπνο αλγόριθμο ανίχνευσης, η συσκευή ρυθμίζει αυτόματα το επίπεδο σκανδαλισμού ακόμη και για κυματομορφές με πολλαπλές κλίσεις ή τη λεγόμενη νεκρή ζώνη. Μια τέτοια λύση εξοικονομεί χρόνο και αποφεύγει τα σφάλματα ερμηνείας. Ο παλμογράφος μπορεί να αποθηκεύσει έως και 1.000 στιγμιότυπα οθόνης και 1.000 κυματομορφές στην εσωτερική μνήμη 1 GB. Τα δεδομένα μπορούν να προβάλλονται ως μικρογραφίες, γεγονός που διευκολύνει τη γρήγορη προβολή και επιλογή. Η διεπαφή επιτρέπει στους χρήστες να μεγεθύνουν, να διαγράφουν και να εξάγουν εγγραφές χωρίς να εξέλθουν από τη λειτουργία επισκόπησης.

Λειτουργίες ανάλυσης σήματος

Η ενσωματωμένη λειτουργία FFT και η λειτουργία απεικόνισης κυματομορφών X-Y σάς επιτρέπουν να αναλύετε τις αρμονικές και να συγκρίνετε τα πλάτη και τις μετατοπίσεις φάσης δύο σημάτων. Αυτά είναι χρήσιμα εργαλεία στη διάγνωση ηλεκτρονικών κυκλωμάτων. Επιπλέον, η λειτουργία μέτρησης με χειροκίνητο δρομέα καθιστά δυνατή την ανάγνωση της τιμής κορυφής και της συχνότητας χωρίς την ανάγκη επαναϋπολογισμού της κλίμακας, γεγονός που αυξάνει την ακρίβεια της ανάλυσης ακόμη και σε παραμορφωμένες κυματομορφές. Η συσκευή χρησιμοποιεί έναν ειδικό αλγόριθμο για την αποκωδικοποίηση του σήματος του επιλογέα, εξαλείφοντας το πρόβλημα των εσφαλμένων ενδείξεων που προκαλούνται από την οξείδωση ή τη φθορά του μηχανισμού. Ακόμη και όταν ο κωδικοποιητής έχει υποστεί βλάβη, ο παλμογράφος λειτουργεί σωστά.

Περιλαμβάνεται: - Ο παλμογράφος που χρησιμοποιείται για τη μέτρηση της ταχύτητας του παλμογράφου:

• FNIRSI 1014D 2 σε 1 παλμογράφος
• Ανιχνευτής 100 MHz x2
• Φορτιστής USB
• Εγχειρίδιο χρήσης
